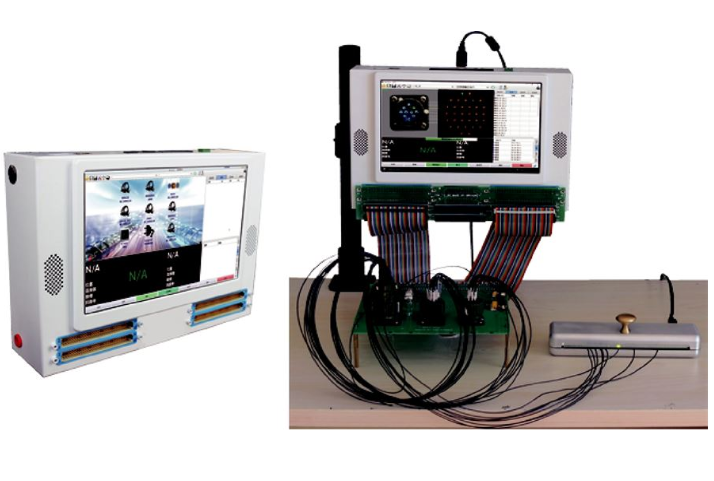

BKGA智能向?qū)C(jī)
BKGA(Guided Assembly）系列智能向?qū)C(jī)是博基興業公司新研發的線束生產智能輔助裝配利器?？捎嵥贌o誤地智能定位雜亂無序的線序線號，引導工人將正確線號插入到相應的連接器管腳，解決線束生產裝配過程中工人需要花費大量時間和精力尋找正確線序和線號的生產裝配問題。
系統可按照裝配工藝自動指導工人按步驟完成線纜生產任務。通過圖像、指示燈、影音等提示方式，保證整個線束生產過程準確無誤，不僅提高生產速度， 還可以避免誤配錯接、漏接等常見裝配錯誤，做到邊生產邊檢測，有效避免線束返工現象，提高生產效率和質量。
功能概述
●
便攜式設計，工業導軌安裝，觸摸屏操作，方便工人使用。
●
三維支架桌面安裝，節省操作空間。
●
圖形化向?qū)Х绞剑ㄟ^連接器圖像及動畫顯示正確的連接器焊點。
●
真人語音報線號及錯誤提示，減輕工人勞動強度。
●
支持線束生產裝配的各種模式，包括無序模式及有序生產模式。
●
向?qū)a(chǎn)和檢測一體化設計，保證裝配的正確性，防止錯誤發生，避免返工現象。
●
可以自定義線束生產工藝及順序，系統會根據預先設定的工藝指導工人完成生產。
●
測試生產行為有記錄，便于查詢和統計。
技術指標
|
型號 |
通道 |
電源 |
屏幕規格 |
重量（Kg） |
尺寸 |
|
|
BKGA-256 |
256 |
100V~240V |
10.1inch 1280*900 |
3.5 |
310*220*80 |
|
|
BKGA-512 |
512 |
5 |
310*260*120 |

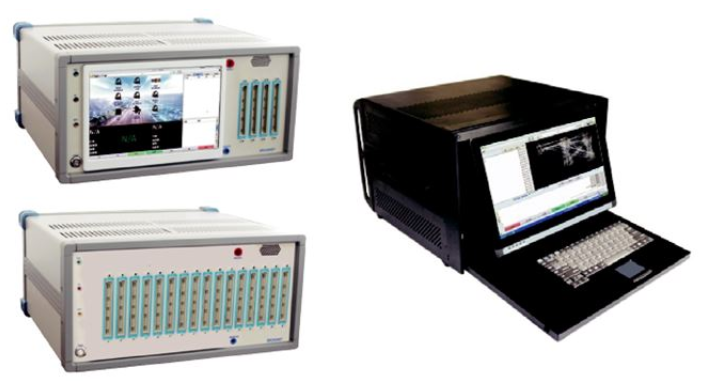

BKWF系列高精密線束檢測儀
BKWF系列高精密線束檢測儀，在測試模式上不僅可以兩線制工作，也可以四線制工作，可以避免轉接工裝造成的測量誤差，讓導通測量可以精確到毫歐級。BKWF系列可以廣泛應用于連接器制造業,精密線束加工等需要高精度控制導通電阻的相關企業，為各種線束、線纜的安全性、精確性提供檢測，是檢測各種線束，線纜品質的先進的線束檢測儀。
BKWF系列測試電壓范圍覆蓋DC 5V-1500V，單機測試通道覆蓋128-2048通道，提供豐富的配件，并可以按照用戶需求定制生產適配器，廣泛應用于生產線檢測，可以自動輸出合格標 簽條碼，測試記錄自動存儲在云服務器上。
功能概述
● 精密四線制量測功能，測量電阻可以精確到1mΩ.
● 自學習測試功能：檢測未知線纜線束的連接關系及精確電阻值；
● 導通功能：導線的通路、短路、斷路、插針錯位、連接不良等造成的連接關系混亂；
● 絕緣測試功能： 自動完成多點的絕緣測試，升壓時間、測試時間均可調，測試電壓DC50V遞增；快速測試線與線間、線與殼體間絕緣電阻；
● 耐壓測試功能：自動完成多點的耐壓測試，升壓時間、測試時間均可調，測試電壓AC50V遞增；快速測試線與線間、線與殼體間漏電流；
● 查線號測試功能：輔助裝配，可迅速查找節點準確線序線號；
● 電子元器件測試功能：完成二極管、電阻、電容、電感的測試；
● 測試報告自動記錄功能；
● 復雜系統可以支持分系統進行線束測試。
技術指標
|
測試項 |
參數 |
最小 |
最大 |
精度 |
|
|
導通短斷測試 |
導通電阻 |
0.001Ω |
10Ω |
±1%±0.01Ω |
|
|
10Ω |
100Ω |
±1% |
|||
|
100Ω |
500KΩ |
±1% |
|||
|
500KΩ |
2MΩ |
±1% |
|||
|
短路電阻 |
1Ω |
100KΩ |
±1% |
||
|
元器件測試 |
極管正向壓降 |
0.1V |
5V |
±1%±0.01V |
|
|
極管反向漏電流 |
1uA |
200mA |
±1%±0.1uA |
||
|
電容（選配） |
100pF |
1000uF |
±5% |
||
|
電感（選配） |
10uH |
100mH |
±5% |
||
|
電阻 |
0.001Ω |
10Ω |
±1%±0.01Ω |
||
|
10Ω |
100Ω |
±1% |
|||
|
100Ω |
500KΩ |
±1% |
|||
|
500KΩ |
2MΩ |
±1% |
|||
|
絕緣電阻 |
絕緣電阻范圍 |
100KΩ |
500MΩ |
±5% |
|
|
500MΩ |
1000MΩ |
±5% |
|||
|
1000MΩ |
3000MΩ |
±10% |
|||
|
DC電壓 |
DC100V |
DC1000V |
±5% |
||
|
上升時間 |
100ms |
60s |
±1ms |
||
|
電壓保持時間 |
100ms |
999s |
±1ms |
||
|
檢測電流 |
10uA |
5mA |
±5% |
||
|
耐壓測試 |
AC電壓 |
AC100V |
AC1000V |
±5% |
|
|
DC電壓 |
DC100V |
DC1500V |
±5% |
||
|
上升時間 |
500ms |
60s |
±1ms |
||
|
電壓保持時間 |
500ms |
999s |
±1ms |
||
|
檢測電流 |
10uA |
10mA |
±5% |
規格指標
|
型號系列 |
電源 |
環境 |
屏幕規格 |
重量(Kg) |
長*寬*高 |
|
BKWF-8128/8256/81024 |
110V~240V 50Hz/60Hz |
存儲溫度：-20℃ ~ +60℃ 使用溫度： -10℃ ~+50℃ 測試精度條件：在開機預熱30分鐘后和環境相對濕度低于50% 高度：3000米 最大相對濕度：90%在溫度為31℃ |
10.1英寸1280*800 |
12.2 （跟配置有關） |
400*411*200 |
|
BKWF-92048/94096 |
15.6英寸1920*1080 |
30 （跟配置有關） |
545*446*390 |
BKWF系列主要型號
|
型號 |
通道數 |
功能說明 |
分布式 |
測試項目 |
絕緣電壓 |
|
BKWF-8XXX |
128~4096 |
短斷路、絕緣,耐壓測試 |
不支持 |
電阻、二極管、絕緣，耐壓 |
DC1000V AC1000V |
|
BKWF-9XXX |
2048~4096 |
短斷路、絕緣,耐壓測試 |
不支持 |
電阻、二極管、絕緣，耐壓 |
DC1000V AC1000V |

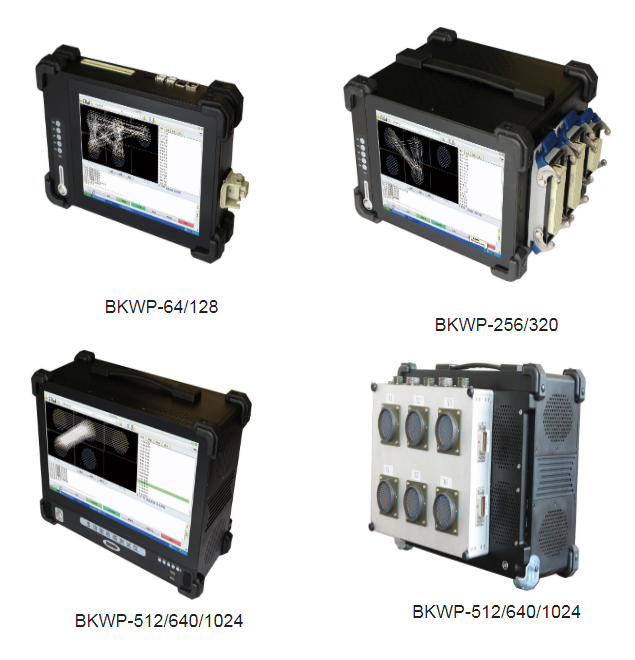

BKWP便攜式系列
BKWP系列主要面向需要現場線束搶修，維護，測試等工作而設計的便攜式測試儀器，內置鋰電池和計算機，可連續工作8小時以上。BKWP系列主要由BKWP-64/128, BKWP-256/320, BKWP-512/640/1024三款產品組成，單機測試通道覆蓋64通道到1024通道，可以快速進行電纜的短斷路，絕緣電阻等測試，移動便攜的特點非常適合線纜線束的設備現場搶修，維護，測試等工作，支持多機聯網測試模式，通過聯機電纜多臺測試儀可以協同工作，滿足現場分布式電纜測試需求。
功能概述
● 自學習測試功能：檢測未知線纜線束的連接關系及精確電阻值；
● 導通功能：導線的通路、短路、斷路、插針錯位、連接不良等造成的連接關系混亂；
● 絕緣測試功能： 自動完成多點的絕緣測試，升壓時間、測試時間均可調，測試電壓DC50V遞增；快速測試線與線間、線與殼體間絕緣電阻；
● 查線號測試功能：輔助裝配，可迅速查找節點準確線序線號；
● 電子元器件測試功能：完成二極管，電阻的測試；
● 測試報告自動記錄功能；
● 復雜系統可以支持分系統進行線束測試 。
技術指標
|
型號系列 |
電源 |
電池容量 |
環境 |
屏幕規格 |
重量(KG) |
尺寸 長*寬*高 |
|
BKWP-64/128 |
110V- 240V 50HZ
|
6200mAh 16.8V |
存儲溫度：-20℃- +60℃ 使用溫度：-10℃- +50℃ 測試精度條件在開機預熱30分鐘后和環境相對濕度低于50% 高度：3000米 最大相對濕度：90%在溫度為31℃ |
9.7英寸 1024*768 |
3 |
300*210*55 |
|
BKWP-256/320 |
6200mAh 16.8V |
13.3英寸 1920*1080 |
8 |
360*270*150 |
||
|
BKWP-512/640/1024 |
18600mAh 16.8V |
15．6英寸 1920*1080 |
12 |
390*285*180 |
測量指標：
|
測試項 |
參數 |
最小 |
最大 |
精度 |
|
導通短斷測試 |
導通電阻 |
0.1歐 |
10歐 |
±0.1 ohm |
|
10歐 |
100 歐 |
±1% |
||
|
100歐 |
500K歐 |
±1% |
||
|
500K歐 |
2M歐 |
±5% |
||
|
短路電阻 |
1歐 |
100K歐 |
±5% |
|
|
元器件測試
|
二極管正向壓降 |
0.1V |
5V |
±5% |
|
二極管反向漏電流 |
1uA |
200mA |
±5% |
|
|
電容（選配） |
10pf |
100mF |
±5% |
|
|
電感（選配） |
0.1uH |
100mH |
±5% |
|
|
電阻 |
0.1歐 |
10歐 |
±0.1 ohm |
|
|
10歐 |
100 歐 |
±1% |
||
|
100歐 |
500K歐 |
±1% |
||
|
500K歐 |
2M歐 |
±5% |
||
|
絕緣電阻 |
絕緣電阻范圍 |
100K 歐 |
500M歐 |
±5% |
|
500M歐 |
1000M歐 |
±10% |
||
|
DC電壓 |
DC100v |
DC1000v |
±5% |
|
|
上升時間 |
100ms |
60S |
±1ms |
|
|
電壓保持時間 |
100ms |
999s |
±1ms |
|
|
檢測電流 |
10uA |
5mA |
±5% |
|
|
耐壓測試(選配) |
AC電壓 |
AC100V |
AC1000V |
±5% |
|
上升時間 |
500ms |
60S |
±1ms |
|
|
電壓保持時間 |
500ms |
999s |
±1ms |
|
|
檢測電流 |
10uA |
10mA |
±5% |
型號概述：
|
型號 |
通道數 |
功能說明 |
分布式 |
測試項目 |
絕緣電壓 |
|
BKWP-64 |
64 |
短斷路、絕緣測試 |
支持 |
電阻，絕緣，二極管 |
DC1000V |
|
BKWP-128 |
128 |
短斷路、絕緣測試 |
支持 |
電阻，絕緣，二極管 |
DC1000V |
|
BKWP-256 |
256 |
短斷路、絕緣測試 |
支持 |
電阻，絕緣，二極管 |
DC1000V |
|
BKWP-320 |
320 |
短斷路、絕緣測試 |
支持 |
電阻，絕緣，二極管 |
DC1000V |
|
BKWP-512 |
512 |
短斷路、絕緣測試 |
支持 |
電阻，絕緣，二極管 |
DC1000V |
|
BKWP-640 |
640 |
短斷路、絕緣測試 |
支持 |
電阻，絕緣，二極管 |
DC1000V |
|
BKWP-1024 |
1024 |
短斷路、絕緣測試 |
支持 |
電阻，絕緣，二極管 |
DC1000V |

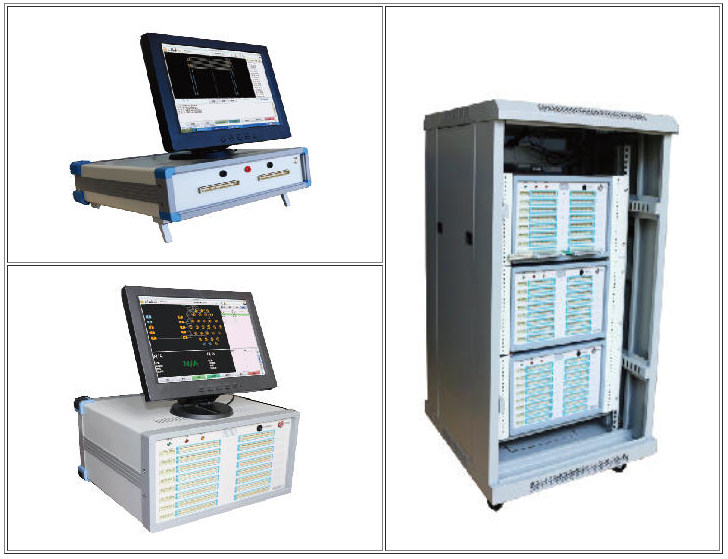

BKWT桌面式系列
BKWT系列是桌面式線束檢測儀，主要面向各類線束加工企業及相關使用線束產品整機制造廠家等，廣泛應用于汽車、電動自行車、摩托車、船舶、航空、火箭、重型機械、家電、電腦、通信設備等領域，為各種線束、線纜的安全性、精確性提供檢測，是檢測各種線束，線纜品質的先進的線束檢測儀。
BKWT系列測試電壓范圍覆蓋DC 0V-1000V，單機測試通道覆蓋128-4096通道，提供豐富的配件，并可以按照用戶需求定制生產適配器，廣泛應用于生產線檢測，可以自動輸出合格標簽條碼，測試記錄自動存儲在云服務器上。
功能概述
●自學習測試功能：檢測未知線纜線束的連接關系及精確電阻值；
●導通功能：導線的通路、短路、斷路、插針錯位、連接不良等造成的連接關 系混亂；
●絕緣測試功能： 自動完成多點的絕緣測試，升壓時間、測試時間均可調，測試電壓DC50V遞增；快速測試線與線間、線與殼體間絕緣電阻；
●耐壓測試功能：自動完成多點的耐壓測試，升壓時間、測試時間均可調，測試電壓AC50V遞增；快速測試線與線間、線與殼體間漏電流；
●查線號測試功能：輔助裝配，可迅速查找節點準確線序線號；
●電子元器件測試功能：完成二極管，電阻的測試；
●測試報告自動記錄功能；
●復雜系統可以支持分系統進行線束測試；
技術指標
|
測試項 |
參數 |
最小 |
最大 |
精度 |
|
導通測試 |
測點速度 |
128 |
4096 |
512點/秒 |
|
導通短斷測試 |
導通電阻 |
0.001歐 |
10歐 |
±0.01 ohm(四線制設備) |
|
0.1歐 |
10歐 |
±0.1 ohm |
||
|
10歐 |
100 歐 |
±1% |
||
|
100歐 |
500K歐 |
±1% |
||
|
500K歐 |
2M歐 |
±5% |
||
|
短路電阻 |
1歐 |
100K歐 |
±5% |
|
|
元器件測試
|
二極管正向壓降 |
0V |
6V |
±5% |
|
二極管反向漏電流 |
1uA |
200mA |
±5% |
|
|
電容（選配） |
10pf |
100mF |
±5% |
|
|
電感（選配） |
0.1uH |
100mH |
±5% |
|
|
電阻 |
0.1歐 |
10歐 |
±0.1 ohm |
|
|
10歐 |
100 歐 |
±1% |
||
|
100歐 |
500K歐 |
±1% |
||
|
500K歐 |
2M歐 |
±5% |
||
|
絕緣電阻 |
絕緣電阻范圍 |
100K 歐 |
500M歐 |
±5% |
|
500M歐 |
1000M歐 |
±10% |
||
|
DC電壓 |
DC100v |
DC1000v |
±5% |
|
|
上升時間 |
100ms |
60S |
±1ms |
|
|
電壓保持時間 |
100ms |
999s |
±1ms |
|
|
檢測電流 |
10uA |
5mA |
±5% |
|
|
耐壓測試 |
AC電壓 |
AC100V |
AC1000V |
±5% |
|
上升時間 |
500ms |
60S |
±1ms |
|
|
電壓保持時間 |
500ms |
999s |
±1ms |
|
|
檢測電流 |
10uA |
10mA |
±5% |
規格指標
|
型號系列 |
電源 |
環境 |
屏幕規格 |
重量(KG) |
尺寸 長*寬*高 |
|
BKWT-X128/X256 |
110V- 240V 50HZ/60HZ
|
存儲溫度：-20℃ - +60℃ 使用溫度： -10℃ - +50℃ 測試精度條件在開機預熱30分鐘后和環境相對濕度低于50% 高度：3000米 最大相對濕度90%在溫度為31℃ |
12.1英寸 1024*768 |
6.2 |
350*300*95 |
|
BKWT-X512/X1024 |
12.1英寸 1024*768 |
17 |
355*355*210 |
||
|
BKWT-X4096 |
12.1英寸 1024*768 |
60 |
355*355*840 |
BKWT系列主要型號
|
型號 |
通道數 |
功能說明 |
分布式 |
測試項目 |
絕緣電壓 |
|
BKWT-4XXX |
128-4096 |
短斷路 |
不支持 |
短路、短路、錯位 |
DC6V |
|
BKWT-5XXX |
128-4096 |
短斷路、導通電阻 |
不支持 |
電阻、二極管 |
DC6V |
|
BKWT-6XXX |
128-4096 |
短斷路、導通電阻絕緣測試 |
不支持 |
電阻、二極管、絕緣， |
DC1000V |
|
BKWT-8XXX |
128-4096 |
短斷路、絕緣,耐壓測試 |
不支持 |
電阻、二極管、絕緣，耐壓 |
DC1000V AC1000V |
|
BKWT-9XXX |
128-1024 |
四線制，短斷路、絕緣,耐壓測試 |
不支持 |
四線制精密電阻、二極管、絕緣，耐壓 |
DC1000V AC1000V |
說明：每個型號系列可選通道分別為128、256、512、1024、2048、4096.

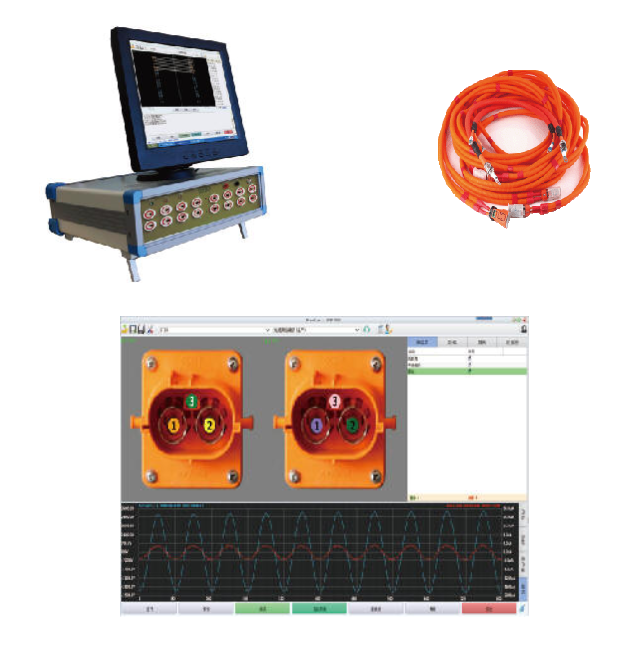

BKWH高壓線束檢測系列
BKWH高壓線束檢測系列主要是面向新能源汽車高壓線束的測試設備，新能源汽車普遍使用使用高達300V~600V甚至更高的電壓平臺，而高壓電纜正是用于連接高電壓電池、逆變器、空調壓縮機、三相發電機和電動機，從而實現動力電能的傳輸。新能源汽車由于電壓高的特點，要求測試設備提供高達DC8000V/AC6000V測試信號輸出，BKWH系列可以自動完成高壓電纜的導通、絕緣、耐壓測試，獨有的高壓脈沖檢測技術技術，可以在25uS內快速切斷放電現象，保證測試對象和人員的安全。
功能概述：
●自學習測試功能：檢測未知線纜線束的連接關系及精確電阻值 ；
●導通功能：導線的通路、短路、斷路、插針錯位、連接不良等造成的連接關系混亂；
●絕緣測試功能： 自動完成多點的絕緣測試，升壓時間、測試時間均可調，測試電壓DC50V遞增；快速測試線與線間、線與殼體間絕緣電阻；
●耐壓測試功能：自動完成多點的耐壓測試，升壓時間、測試時間均可調，測試電壓AC50V遞增；快速測試線與線間、線與殼體間漏電流；
●高壓放電監測功能：在耐壓測試時，監視被測電纜在50uS的短周期的放電現象，放電發現后，在最短時間內對所加高壓進行收斂，并判定電纜失效。此方式可靠的再現高壓檢測，并可最大限度的減少對被測物體的因加高壓所受的影響，提高了檢測的安全性。
●查線號測試功能：輔助裝配，可迅速查找節點準確線序線號；
●電子元器件測試功能：完成線纜測溫電阻的測試；
●測試報告自動記錄功能。
測試指標
|
測試項 |
參數 |
最小 |
最大 |
精度 |
|
導通短斷測試 |
導通電阻 |
0.01Ω
|
10Ω
|
±1%±0.1Ω
|
|
10Ω
|
100Ω
|
±1%
|
||
|
100Ω
|
500KΩ
|
±1%
|
||
|
500KΩ
|
2MΩ
|
±1%
|
||
|
導通電流 |
0.1A
|
1A
|
±5%
|
|
|
元器件測試 |
電阻 |
0.01Ω |
10Ω |
±1%±0.1Ω |
|
10Ω |
100Ω |
±1% |
||
|
100Ω |
500KΩ |
±1% |
||
|
500KΩ |
2MΩ |
±1% |
||
|
絕緣電阻 |
絕緣電阻范圍 |
100KΩ |
1000MΩ |
±5% |
|
1000MΩ |
3000MΩ |
±10% |
||
|
3000MΩ |
10000MΩ |
±15% |
||
|
DC電壓 |
DC100V |
DC1000V |
±5% |
|
|
上升時間 |
100ms |
60s |
±1ms |
|
|
電壓保持時間 |
100ms |
999s |
±1ms |
|
|
檢測電流 |
10uA |
5mA |
±5% |
|
|
耐壓測試 (AC,DC) BKWH-3XXX |
AC電壓 |
AC100V |
AC2500V |
±5% |
|
DC電壓 |
DC100V |
DC3500V |
±5% |
|
|
上升時間 |
500ms |
60S |
±1ms |
|
|
電壓保持時間 |
500ms |
999s |
±1ms |
|
|
AC電流 |
10uA |
10mA |
5% |
|
|
DC電流 |
1uA |
2mA |
5% |
|
|
耐壓測試 (AC,DC)BKWH-5XXX |
AC電壓 |
AC100V |
AC5000V |
±5% |
|
DC電壓 |
DC100V |
DC6000V |
±5% |
|
|
上升時間 |
500ms |
60s |
±1ms |
|
|
電壓保持時間 |
500ms |
999s |
±1ms |
|
|
AC電流 |
10uA |
10mA |
5% |
|
|
DC電流 |
1uA |
2mA |
5% |
規格指標
|
型號系列 |
電源 |
環境 |
屏幕規格 |
重量(KG) |
尺寸長*寬*高 |
|
BKWH-X08/16 |
110V-240V 50Hz/60Hz |
存儲溫度：-20℃ ~ +60℃ 使用溫度： -10℃ ~ +50℃ 測試精度條件：在開機預熱30分鐘后和環境相對濕度低于50% 高度：3000米 最大相對濕度90%在溫度為31℃ |
12.1英寸1024*768 |
6.2 |
355*355*150 |
|
BKWH-X64/X128 |
12.1英寸1024*768 |
10 |
355*355*210 |

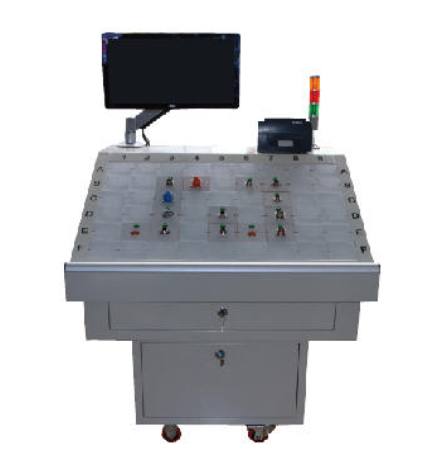

BKWS線束測試系統
BKWS線束檢測臺是針對線束行業品質檢驗而研發的精密檢測系統，系統主要由線束測試儀、導通檢測臺、條碼打印機、掃描槍等組成，能夠?qū)崿F(xiàn)線束的通路、短路、斷路、錯位的檢測；線路中的電阻、二極管的反接，擊穿的檢測；接插件之間的氣密檢測等。
功能概述
●測試線位關系的輸入支持EXCEL直接導入，可以與線束設計軟件數據自動導入，減少來回轉換出現的錯誤；
●檢測點可達4096點，線束數據可以自動記錄；
●采用模塊化設計，適用不同的線束測試；
●采用坐標式布局，標注坐標、護套、線色，可以直觀的發現線束中的通斷、短斷、錯路問題，更利于快速找到故障點；
●每個模塊帶有按鍵指示燈，顯示待檢護套和問題護套，直觀發現問題所在；
●模塊化可實現特殊回路即扣勾、卡子、保險片、開關、氣密（正壓、負壓）等檢測；
●客戶提供樣品和圖紙，根據樣品設計模塊布局，可根據不同的產品設計具體的接插方案；
●測試合格后會自動打印標簽，并自動保存測試記錄，便于產品追溯；
●測試記錄自動保存，可以輸出測試報告，測試報告支持二維碼云記錄。
規格指標
|
型號系列 |
電源 |
測試指標 |
屏幕規格 |
重量(KG) |
尺寸 長*寬*高 |
|
BKWS-XXXX |
110V-240V 50HZ/60HZ |
測試指標由具體的線束測試儀決定 |
21 英寸1920X1080，搖臂顯示器 |
20 |
Nx60*80*70,（長度可擴展） |
24小時咨詢熱線
182-2916-6372傳真
0731-22197183電子郵箱
2831591557@qq.com聯系地址
株洲市石峰區田心街道紅旗北路937號
